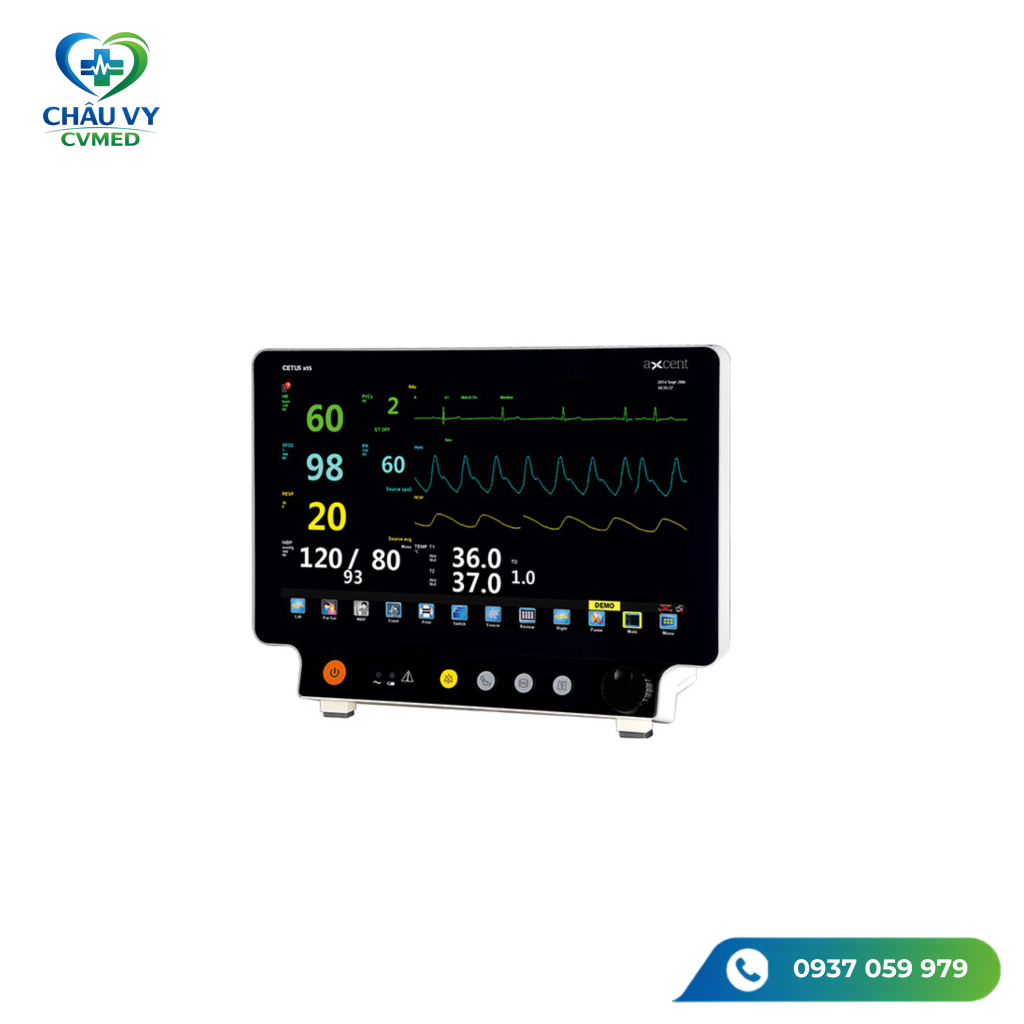

MONITOR THEO DÕI BỆNH NHÂN AXCENT MODEL: CETUS X 15

Tính năng

• Màn hình cảm ứng LCD TFT 15,6” độ phân giải cao
• Hiển thị 10 dạng sóng, phân tích điện tâm đồ lên đến 12 chuyển đạo
• Tính toán hữu ích (Huyết động, Liều lượng thuốc, Oxygenation, Thông gió)
• Phát hiện máy tạo nhịp tim
• Phân tích ST & loạn nhịp tim
• SpO2 hỗ trợ PVI và PI, tưới máu thấp 0,2%
• Mô-đun Aspect BISx, mô-đun NMT tùy chọn
• CMS có dây / không dây, hỗ trợ giao thức HL7 đến HIS
• Điều biến âm sắc xung SpO2 (Pitch Tone)
• Màn hình ngoài hỗ trợ VGA
• Xem xét xu hướng biểu đồ & bảng (120 giờ)
• 48 giờ đánh giá làn sóng tiết lộ đầy đủ cho mỗi bệnh nhân

Thông số kỹ thuật
Màn hình:

• 15,6 ”TFT (tùy chọn màn hình cảm ứng)
• Độ phân giải: 1366 x 768
• Số lượng vết: 10 dạng sóng

ECG

• Loại Lead (chuyển đạo): 3-lead, 5-lead,12-lead
• Dạng sóng điện tâm đồ: 2 kênh, 7 kênh, 12 kênh
• Độ nhạy màn hình: 2,5 mm / mV (x0,25), 5 mm / mV (x0,5), 10 mm / mV (x1,0), 20 mm / mV (x2.0)
• Tốc độ quét sóng: 6,25 mm / s, 12,5 mm / s, 25 mm / s, 50 mm / s
• Băng thông
  • Chế độ chẩn đoán: 0,05 Hz ~ 100 Hz
  • Chế độ theo dõi: 0,5 Hz ~ 40 Hz
  • Chế độ phẫu thuật: 1 Hz ~ 20 Hz
  • Chế độ lọc mạnh: 5Hz ~ 20 Hz
• CMRR>100 dB
• Notch: Bộ lọc notch 50/60 Hz có thể được đặt thành bật hoặc tắt
• Trở kháng đầu vào vi sai> 5MΩ
• Dải điện áp phân cực điện cực: ± 400mV
• Thời gian phục hồi cơ bản <3 giây sau khi khử rung tim (ở chế độ theo dõi và phẫu thuật)
• Tín hiệu hiệu chuẩn: 1 mV (đỉnh – đỉnh), độ
• chính xác ± 3%

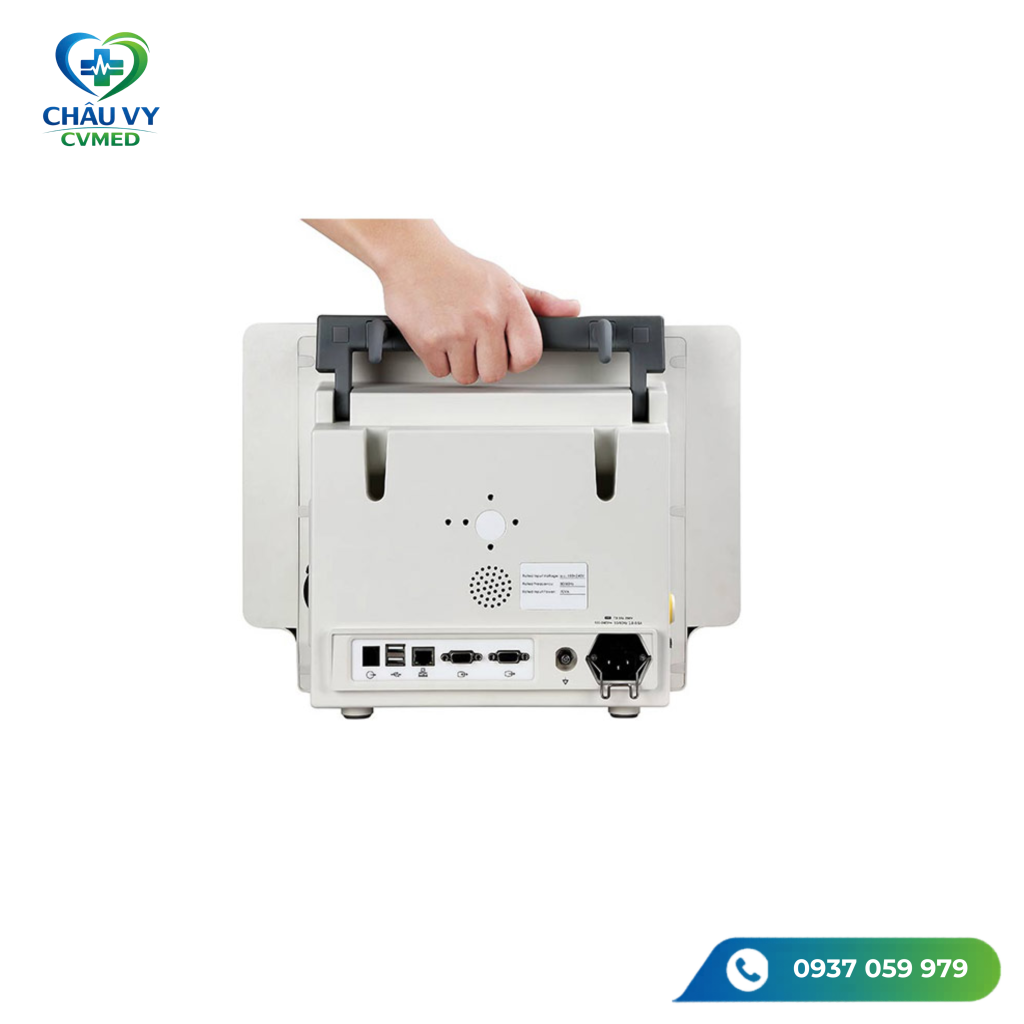

I/O

• LAN: 1 cổng RJ45 tiêu chuẩn
• WLAN: IEEE 802.11b / g / n
• USB: 2 đầu nối USB
• VGA: 1 đầu nối màn hình VGA (tùy chọn)
• Đầu ra: 1 đầu nối cho cuộc gọi Y tá,
• Đầu ra Analog Defib Sync (tùy chọn)

RESP

• Phương pháp đo: Trở kháng sinh học điện lồng ngực
• Tốc độ: 0 – 150 bpm
• Đo Lead (chuyển đạo): Lead I, II
• Tăng sóng: × 0,25, × 0,5, × 1, × 2
• Dải trở kháng hô hấp: 0,5-5 Ω
• Trở kháng cơ bản: 500-4000 Ω
• Tăng: 10 điểm
• Tốc độ quét: 6,25 mm / s, 12,5 mm / s, 25 mm / s

NHIỆT ĐỘ

• Độ chính xác: ± 0,1 hoặc ± 0,2 ° F (không có đầu dò)
• Phạm vi đo: 5 ~ 50 ℃ (41 ~ 122 ° F)
• Kênh: Hai kênh
• Độ phân giải: 0,1 ℃
• Các thông số: ℃ T1, T2 và TD

SpO2

• Phạm vi đo lường: 0-100%
• Độ phân giải: 1%
• Độ chính xác:
  • ± 2% (70-100%, Người lớn / Trẻ nhỏ;
  • ± 3% (70-100%, trẻ sơ sinh);
  • 0-69%, Tỷ lệ làm mới không xác định: 1 giây

Masimo SET® SpO2(Tùy chọn)

• Phạm vi đo lường: 0-100%
• Độ phân giải: 1%
• Độ chính xác: ± 2% (70-100%, Người lớn / Trẻ em, không chuyển động, chảy máu trước thấp);
• ± 3% (70-100%, Trẻ sơ sinh, không chuyển động);
• ± 3% (70-100%, chuyển động); 0-69%, không xác định
• Tốc độ làm mới: 1s

Nhịp tim

• Phạm vi: 30 ~ 254 bpm
• Độ phân giải: 1 bpm
• Độ chính xác: ± 2bpm (không chuyển động) / ± 5bpm (chuyển động)
• Tốc độ làm mới: 1 giây

NIPB

• Phương pháp đo: Phương pháp đo dao động
• tự động
• Chế độ hoạt động: Thủ công, tự động, liên tục
• Đơn vị đo lường: có thể lựa chọn mmHg / kPa
• Thời gian đo điển hình: 20 ~ 40 s
• Loại đo: Tâm thu, Tâm trương, Trung bình
• Phạm vi đo (mmHg)
  • Phạm vi huyết áp tâm thu: Người lớn 40-270 / Trẻ nhỏ 40-200 / Trẻ sơ sinh 40-135
  • Phạm vi huyết áp tâm trương: Người lớn 10-210 / Trẻ nhỏ 10-150 / Trẻ sơ sinh 10-95
  • Phạm vi huyết áp trung bình: Người lớn 20-230 / Trẻ nhỏ 20-165 / Trẻ sơ sinh 20-105
• Đo lường độ chính xác
• Sai số trung bình tối đa: ± 5 mmHg
• Độ lệch chuẩn tối đa: 8 mmHg
• Độ phân giải: 1 mmHg
• Khoảng thời gian: 1, 2, 3, 4, 5, 10, 15, 30, 60,
• 90, 120, 180, 240, 480 phút
• Bảo vệ quá áp: Phần mềm và phần cứng,
• bảo vệ an toàn kép
• Phạm vi áp suất vòng bít: 0-280 mmHg

IBP (Tùy chọn)

• Kênh: 2, 4 hoặc 6 kênh
• ART: 0 đến 300 mmHg
• PA: -6 đến 120 mmHg
• CVP / RAP / LAP / ICP: -10 đến 40 mmHg
• Phạm vi đo: P1 / P2 -50 đến 300 mmHg
• Độ phân giải: 1mmHg
• Độ chính xác: ± 2% hoặc ± 1mmHg, tùy theo giá trị nào lớn hơn (không có cảm biến)
• Độ nhạy: 5uV / mmHg / V
• Dải trở kháng: 300 đến 3000 Ω

C.O. (Tùy chọn)

• Phương pháp: Thermodilution
• Phạm vi:
  • C.O: 0,2 đến 20 L / phút
  • TB: 23 đến 45
  • T1: -1 đến 27
• Độ chính xác:
  • C.O: ± 5% hoặc ± 0,1L / phút, tùy theo giá trị nào lớn hơn
  • TB, T1: ± 0,5 (không có cảm biến)

CO2 dòng chính tiêu chuẩn (Tùy chọn)

• Phạm vi đo: 0-19,7%, 150 mmHg hoặc 0-20 kPa
• Độ phân giải: 0,1 mmHg
• Độ đo chính xác:
  • 0-40 mmHg: ± 2 mmHg
  • 41-70 mmHg: ± 5% giá trị đọc
  • 71-100 mmHg: ± 8% giá trị đọc
  • 101-150 mmHg: ± 10% giá trị đọc
• Tốc độ hô hấp: 3-150 bpm
• Độ chính xác tỷ lệ hô hấp: 1 ± 1bpm
• Thời gian khởi động: 97% trong vòng 8 giây, độ chính xác đầy đủ trong vòng 20 giây

Sidestream CO2 tiêu chuẩn (Tùy chọn)

• Khoảng đo lường: 0-20% (0-150 mmHg)
• Độ chính xác:
  • <5,0% CO 2: ± 2 mmHg
  • > 5,0% CO 2: <6% lượng đọc
• Tốc độ hô hấp: 2 ~ 150 BPM
• Độ chính xác tỷ lệ hô hấp: 1% ± 1BPM
• Thời gian khởi động: 97% trong vòng 45 giây, độ chính xác đầy đủ trong vòng 10 phút.
• Thời gian tăng (t 10-90%): Khoảng 100 ms, khi lưu lượng 100 ml / phút, bẫy nước dành cho người lớn, ống lấy mẫu 1,5 m
• Thời gian trễ: <3 giây khi lưu lượng 100 ml / phút, bẫy nước dành cho người lớn, ống lấy mẫu 1,5 m

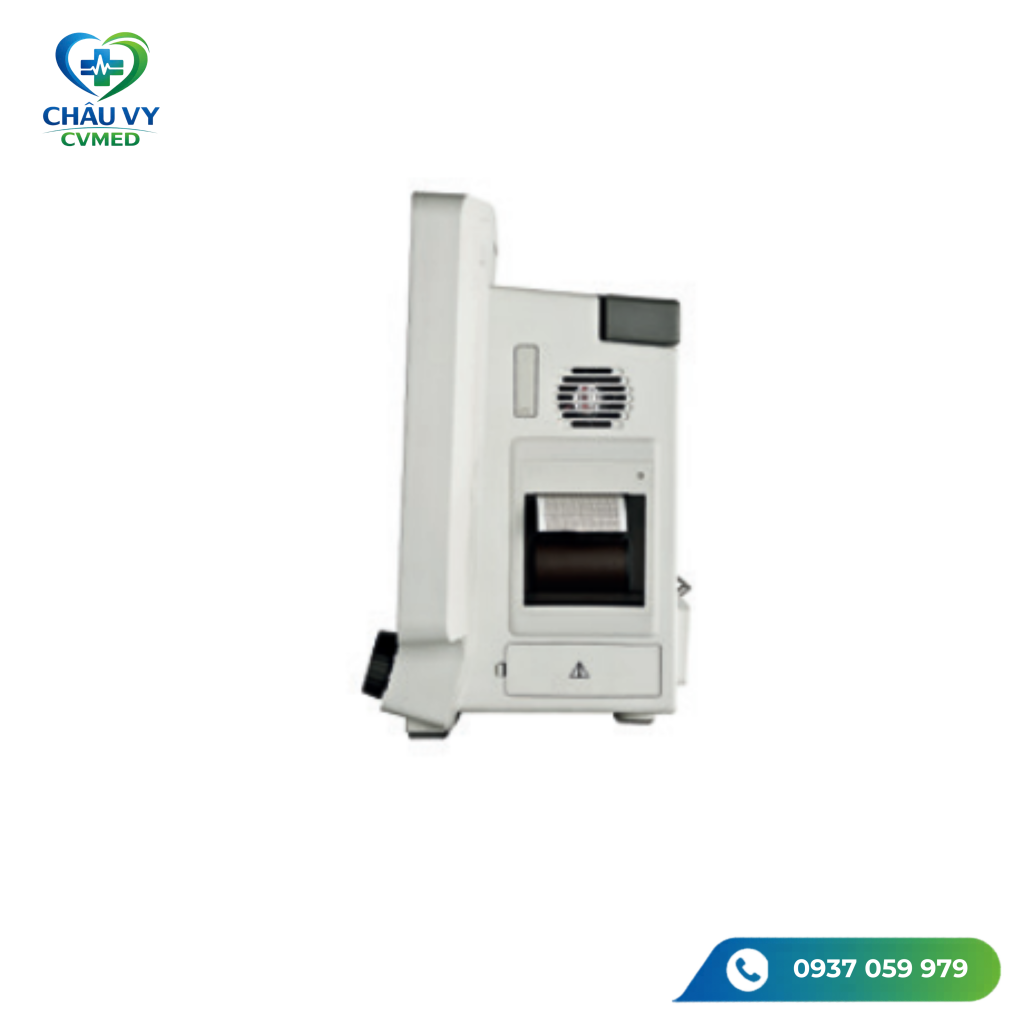

Máy ghi (Tùy chọn)

• Mảng chấm nhiệt tích hợp
• Độ phân giải ngang: 16 điểm / mm (tốc độ giấy 25 mm / s)
• Độ phân giải dọc: 8 chấm / mm
• Tốc độ giấy: 25 mm / s, 50 mm / s
• Số kênh dạng sóng: 3

Phasein ISA Sidestream CO2 (Tùy chọn)

• Thời gian khởi động: Độ chính xác hoàn toàn trong vòng 10 giây
• Tốc độ dòng lấy mẫu: 50ml / phút (+/- 10 / phút)
• Phạm vi đo lường: 0-25%
• Độ chính xác: 0 ~ 15% (± 0,2% giá trị đọc) / 15 ~ 25%, không xác định
• Thời gian tăng: 200 ms, điển hình ở tốc độ dòng 50 ml / phút
• Tổng thời gian phản hồi: trong vòng 3 giây (với đường lấy mẫu Nomoline dài 2m)
• Dải AWRR: 0-150 bpm
• Độ chính xác AWRR: ± 1 nhịp thở

Phasein IRMA™ Mainstream CO2 (Tùy chọn)

• Phạm vi đo lường: 0-25%
• Độ chính xác: 0 ~ 15% (± 0,2% giá trị đọc) / 15 ~ 25%, không xác định
• Thời gian khởi động: Độ chính xác hoàn toàn trong vòng 10 giây
• Dải AWRR: 0-150 bpm
• Độ chính xác AWRR: ± 1 nhịp thở

Phasein IRMA™ AX+ Mainstream Multigas (Tùy chọn)

• Khí: CO2, N2O, HAL, ISO, ENF, SEV, DES với nhận dạng tự động
• Thời gian khởi động: Độ chính xác hoàn toàn trong vòng 20 giây đối với IRMA
• Độ chính xác AX + CO2:
  • 0-10%: ± (0,2% + 2% giá trị đọc)
  • 0-15%: ± (0,3% + 2% giá trị đọc)
• Độ chính xác N2O:
  • 0-100%: ± (2% + 2% giá trị đọc)
• HAL, ISO, ENF:
  • 0-8%: ± (0,15% + 5% giá trị đọc)
• SEV: 0-10%: ± (0,15% + 5% số đọc)
• DES: 0-22%: ± (0,15% + 5% số đọc)
• Thời gian nhận dạng tác nhân: <20 s (thông thường <10 s)
• Dải AWRR: 0-150 bpm
• Độ chính xác AWRR: +/- 1bpm
• Thời gian ngưng thở: 20 ~ 60 giây

Aspect BISx module (Tùy chọn)

• Đo thông số:
  • BC: 0 ~ 30 (Chỉ giới hạn trong việc sử dụng kết hợp cảm biến bên ngoài với mô-đun BIS)
  • EMG: 30 ~ 55 dB (biểu đồ bar) với cường độ từ 30 dB đến 80 dB (biểu đồ xu hướng)
  • BIS: 0 ~ 100
  • SQI: 0% ~ 100%
  • SR: 0% ~ 100%
  • SEF: 0,5 Hz ~ 30 Hz
  • TP: 40 ~ 100 Db
• Đo EEG:
  • Trở kháng đầu vào> 5 MΩ
  • Tiếng ồn (RTI) <2 μV (0,25 ~ 50 Hz)
  • Dải tín hiệu đầu vào: ± 1 Mv
  • Băng thông EEG giữa: 0,25 Hz ~ 110 Hz

NMT Tof-Watch® SX (Tùy chọn)

• Điều khiển bằng vi xử lý
• Chế độ kích thích: TOF, TOFS, PTC, 1 Hz
• Twitch, 0,1 Hz Twitch, DBS DBS3.3 và 3.2 (Double Burst), Tetanic Stimulation (Burst),
• 5s – 50 Hz hoặc 100 Hz
• Đầu ra (độ chính xác ± 5% giá trị toàn thang đo)
• Điện cực bề mặt:
  • Dòng điện không đổi, 0-60 mA (0-12 / 18μC) lên đến 5 KOhm.
  • Một pha, độ rộng xung 200 μs hoặc 300μs
• Điện cực kim:
  • Dòng điện không đổi, 0-6 mA (0-0,24 μC) lên đến 5 KOhm.
  • Một pha, độ rộng xung 40 μs
• Bộ chuyển đổi gia tốc: Độ chính xác ± 5% giá trị toàn thang đo
• Cảm biến nhiệt độ: Phạm vi 20,0-41,5 ° C (độ chính xác ± 5 ° C)

Môi trường hoạt động

• Nguồn: AC 100-250 V, 50/60 Hz
• Nhiệt độ: 5-40 ° C
• Độ ẩm: <80%
• Phạm vi bệnh nhân: Người lớn, Trẻ nhỏ, Trẻ
• sơ sinh
• Pin dự phòng: Tiêu chuẩn 2-3 giờ (2.600 mAh), 3-5 giờ tùy chọn (4.800 mAh)

Cấu hình cung cấp

• ECG, SpO2, NIBP, TEMP, Resp, PR; Pin Li-ion
• Hướng dẫn sử dụng

Tùy chọn: Màn hình cảm ứng, ECG 12 đạo trình, Masimo SpO2, 2/4/6 IBP, C.O., EtCO2, Multi-Gas, BIS, NMT, VGA, Máy ghi nhiệt, CMS có dây / không dây
